561-M 99 effeff
Guten Tag,
ich habe vor kuzem eine geradezu "historische" EMZ bekommen, und zwar die effeff 561-M 99. Dabei waren die Errichteranleitung und div. Ersatz- und Ergänzungsplatinen und zwei Bedienteile. Bei Versuchen mit der Anlage hat auch alles geklappt, eines jedoch nicht: Ich kann keinen DKL betreiben. Die Blitzleuchte funktioniert, der DKL jedoch nicht! Kann mir jemand von Euch sagen, warum er keinen Ton von sich gibt? Hier ein Auszug aus der Anleitung: Für Ratschläge, wie ich einen DKL (oder ähnlichen Tongeber) anschließen kann - der dann auch Töne von sich gibt - wäre ich sehr dankbar. |
|||
24-04-2024, 17:17
Beitrag: #2
|
|||
|
|||
RE: 561-M 99 effeff
Die Frage ist, ob eine Sirenensteckkarte montiert ist. Das ist so eine kleine Platine, so 5x5cm mit 2 Messpins in der Mitte die irgendwo im 90° Winkel auf einer der Platinen steckt. Dort verbirgt sich der Tongenerator. Sonst mach einfach mal Bilder.
|
|||
24-04-2024, 17:17
Beitrag: #3
|
|||
|
|||
RE: 561-M 99 effeff
Hallo, was hast du denn für einen Lautsprecher genommen?
Gruß hw |
|||
25-04-2024, 10:27
Beitrag: #4
|
|||
|
|||
RE: 561-M 99 effeff
Hallo

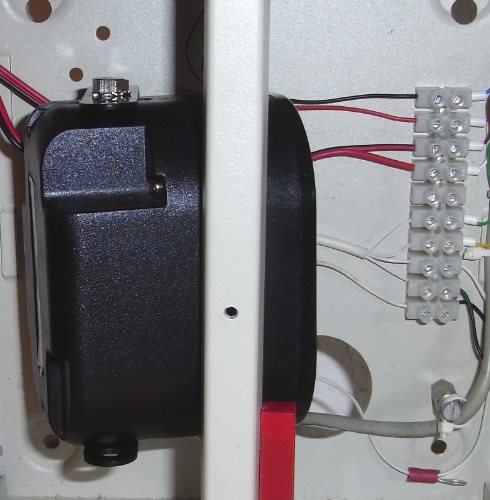

hier zwei Bilder vom Innenleben des DKL. Es ist ein ganz normaler elektronischer DKL mit 15 W, den ich versucht habe zu aktivieren. Geht leider nicht, Anlage meldet immer "DKL-Alarm". Gruß, pieter76 Hallo, Die erwähnte Sirenensteckkarte ist nicht vorhanden. Auf dem Bild der Platine 13042 sind die beiden Markierungen L1 und L2 die eigentlich vorgesehenen Anschlüsse zum DKL. Die Punkte 1) und 2) sind die Abschlusswiderstände auf den DKL-Steckpunkten. Punkt 3) ist der Anschluss zum Blitzer im Gehäuse. Es muss doch, verflixt noch mal, möglich sein, einen normalen elektronischen DKL (der selber einen Heulton erzeugt) zum Laufen zu bringen Gruß, pieter76 |
|||
25-04-2024, 10:51
Beitrag: #5
|
|||
|
|||
RE: 561-M 99 effeff
Bei EffEff und in der Folge Esser,Novar,Honeywell wird ein Lautsprecher als Sirene genutzt. Der Tongenerator sitzt in der Zentrale und nicht wie bei anderen Herstellern in der Sirene.

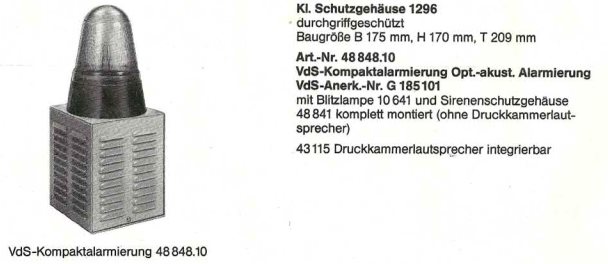

Du brauchst also eine Kompaktalarmierung von Honeywell oder was passendes von Papp oder eine Telenot OAS lässt sich auch anpassen. Deine Sirene musst du wohl einfach stumpf mit 12V über ein Relais versorgen. |
|||
25-04-2024, 10:53
Beitrag: #6
|
|||
|
|||
RE: 561-M 99 effeff
Moin,
was du da laut haben möchtest braucht doch nur 12 Volt. Original hat man früher einfache Druckkammerlautsprecher an die Zentralen angeschlossen. Da brauchte man natürlich einen Sirenengenerator. Da wird ja irgendwo ein Relais sein was Du dazu überreden kannst bei Externlarm zu schalten? Viel Erfolg Andreas |
|||
25-04-2024, 17:38
Beitrag: #7
|
|||
|
|||
RE: 561-M 99 effeff
Moin und allen ganz herzlichen Dank für die Antworten!
Ich hatte schon befürchtet, dass es so nicht gehen wird, wie ich´s mir vorgestellt habe. Aber die Hoffnung stirbt zuletzt. Herzlichen Gruß |
|||
26-04-2024, 14:51
Beitrag: #8
|
|||
|
|||
RE: 561-M 99 effeff
Hast Du denn ein Programmiermodul?
|
|||
27-04-2024, 05:33
Beitrag: #9
|
|||
|
|||
RE: 561-M 99 effeff
Moin,
ein guter Bekannter hatte wohl einmal so ein Programmiermodul. Aber ob er es noch hat und dann mir leihen würde weiß ich nicht. Soll es denn damit gehen, oder wofür soll es sein? |
|||
27-04-2024, 13:02
Beitrag: #10
|
|||
|
|||
RE: 561-M 99 effeff
Einfach mal lesen - Du hast ja eine Errichteranleitung.
|
|||
|
