Moin Moin!

Ich stelle mich momentan infach zu glatt an und finde den Fehler nicht.
Vielleicht kann mir ja jemand von euch einen Tipp geben.

Wir haben eine ABUS Terxon MX verbaut. Dazu 2 Schlüsselschalter. Das Ganze ist als Partitionssystem konfiguriert.

Partition A,B und C im Haus und Partition D für unsere Garage.
Der Schlüsselschalter ist nur für Partition B konfiguriert.

In unsere MX ist eine Relaisplatine (Art.-Nr. AZ4140) verbaut.
An 151 zu LED Rot und 152 zu LED Gelb.

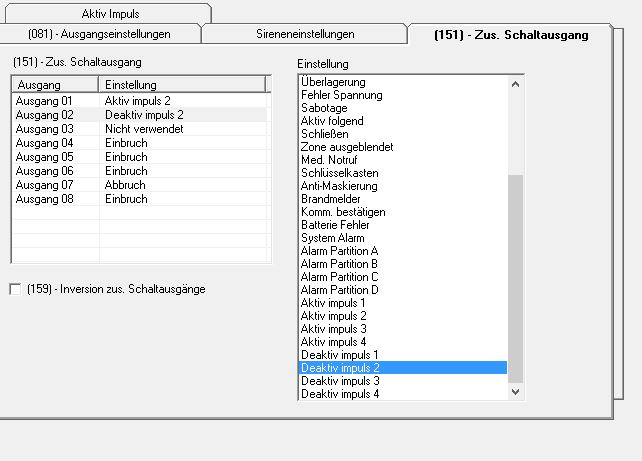

Wenn Partion B deaktiviert ist, leuchten beide LED´s. Wenn Partion B aktiviert worden ist, leuchtet nur LED gelb. Im Anhang ein Auszug aus dem Downloader.

Beide Ausgänge sind auf der Relaisplatine auf NO geklemmt.

Was mache ich falsch???
[attachment=3291]
[attachment=3292]

Hallo
Die Programmierung der beiden Ausgänge ist m.M. nach richtig.
Ich weiss allerdings nicht, ob die Zuweisung für Bereich B bei 173 und 171 auch bei einer partitionierten Anlage funktioniert.
Vielleicht wird das gar nicht unterstützt.
Ich würde als nächstes an den beiden Transistorausgängen bzw. an den Relais messen, ob diese beim Umschalten von Aktiv/Deaktiv auch schalten.
Wenn sie nicht schalten, könntest du noch testhalber einen der 3 Hauptausgänge OP1-OP3 mit aktiv/deaktiv impuls für B definieren, vielleicht geht es mit diesen Ausgängen?
mfg
Sektionschef

Das schlimme ist, bevor ich die relaiskarte eingebaut habe, hatte ich das alles über die transistorsisgänge angeschlossen. Durch meinen kleinen Umbau an der Anlage und dein Einbau der relaiskarte geht es jetzt irgendwie nicht.

Hast du die Möglichkeit an den Transistorausgängen zu messen?
MfG
Sektionschef

Also ein Digi.Messgerät habe ich, aber wirklich Ahnung davon nicht!

soo... lang ist her, aber heute habe ich es endlich geschafft und den fehler lokalisiert. mit der programierung der anlage war alles richtig. durch einen dummen zufall kam ich an den stecker von der relaisplatine der zur alarmanlage ging und stellte fest, das beim orangen kabel ein wackler ist bzw. war. der pin vom orangenen kabel der im stecker gesteckt ist, hatte sich beim aufstecken auf die hauptplatine gelöst und konnte damit das relais nicht ansteuern. damit blieb die rote led immer an. jetzt geht wieder alles!

Gratuliere, und Danke für die Rückmeldung.
MfG
Sektionschef
