17-02-2013, 12:46
Ahoi,

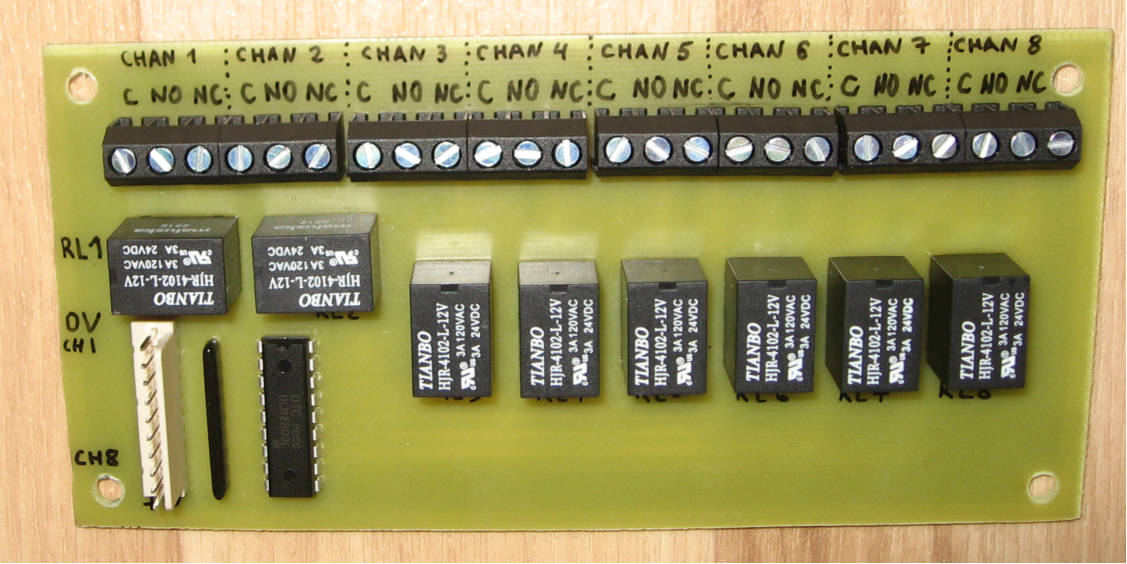

habe mich registriert, weil ich nicht weiterkomme und Google langsam an mir verzweifelt. Ich würde gern die Realisplatine für Terxon Sx/Mx nachbauen, die Platine ist sehr übersichtlich, verbaut sind
- ein Darlington-Array ULN2803A
- acht Relais HJR-4102-L 12V
- Netzwerkwiderstand
Mir fehlt noch die Angabe des Netzwerkwiderstandes und seine Funktion. Es sind schätzungsweise 9 Pins, also 8 Widerstände, ich vermute, dass dieser die Array-Eingänge entweder auf HIGH (12V) oder LOW(0V) zieht, eher auf LOW? Welche Größe haben die Widerstände? Kann vielleicht jemand sich erbarmen und die Beschriftung hier posten? Ein Photo der Rückseite würde auch sehr weiterhelfen, dann wäre die Funktion klar.
Zweite Frage: Die Mx hat 2 Relais und ein Transistorausgang. Ist es wegen unterschiedlicher Ströme?(Am Transistor darf man 0,5A ziehen, am Relais 1A)
Interessanterweise werden alle zusätzlichen Funktionen wie Anschluss von SG1800, Gehtest oder Alarm-Speicher alle über OP3, also Transistor, angeschlossen. Warum aber nicht über NO1, NC1, C1 (NO2, NC2, C2)? Diese kann man sogar invertieren, Transistorausgang nicht.
Wenn es sinnvoller ist, die Zusatzfunktionen über Transistorausgänge zu schalten, so kann man einfach auf der Relaisplatine die Relais weglassen, oder 4 Relais und 4 Transistorausgänge realisieren, so hätte man ein Paar belastbarer (0,5A) Transistoren mehr.
Grüße
Tycho
