Schönen guten tag,

ich habe letztens eine Honeywell/Effeff Sirenensteckkarte (012690.03) für 2 DKL erworben und möchte diese nun mit meinem akustischem Signalgeber 048700.17 koppeln (ohne Zentrale). Ich habe bereits eine etwas ungenaue Pinbelegung erhalten. Beim Überprüfen dieser stellte ich fest, das nicht alle Pins aufgezählt wurden, dies kann natürlich daran liegen, das nicht alle Pins belegt sind, aber auch fehlte der plus Pin für die Ansteuerung, gibt es da eine etwas genauere Belegung mit allem? Außerdem wollte ich noch fragen, welcher Signalton auf dieser Karte ist. Ich habe gehört, dass es einen alten und neuen ton bei Effeff gibt.

Vielen Dank

Zitat: (ohne Zentrale).

Ich verstehe die Fragestellung nicht so ganz ...

Ich bin bisher davon ausgegangen, dass eine Sirenensteckkarte die Aufgabe hat, einen entsprechenden (auf- und abschwellenden Ton mit den jeweiligen Frequenzen) zu erzeugen, woran ein (einfacher) Druckkammerlautsprecher angeschlossen wird, der die von der Sirenensteckkarte erzeugten Töne überträgt.

Mir wird nicht ganz klar, ob es nur um die Ausgabe von irgendwelchen Tönen geht, ob eine Gefahrenmeldezentrale vorhanden ist (Du schreibst: (ohne Zentrale)), die Töne eine bestimmte Frequenz und Dauer haben sollen, ...

Dann kann man auf- und abschwellende Töne (ohne Steckkarte und passender Zentrale) auch über entsprechende Signalgeber mit bereits eingebauter ("huihui"-) Elektronik ausgeben lassen. Die Dinger gibt es für innen und außen von Monacoar (AS-132, AS-422, AS-612, AS-362, ...) oder aus China im Netz für kleines Geld.
Allerdings musst Du bei allen Teilen auf die Versorgung achten, nicht dass die Teile mehr mA ziehen, als Deine Stromversorgung zur Verfügung stellt.

Sollte es sich um eine Gefahrenmeldezentrale oder um was handeln, wo bedeutende Werte oder Menschenleben geschützt werden, dann würde ich auch auf entsprechendes geprüftes Material zurück greifen. Eaton hat z. B. auch Teile von Roshini im Programm, wo aus einer Vielzahl von Frequenztönen und Abfolgen per Dip-Schalter gewählt wird. Sowas hier

Die Steckkartenbuchsen (auf der Platine) sind mitunter für verschiedene Aufgaben vorgesehen und mit den (unterschiedlichen) Steckkarten werden nur die jeweiligen Kontakte abgegriffen, die benötigt werden. Somit kann es vorkommen, dass nicht alle Pins benötigt werden und die 12V über einen anderen Pin (der z. B. nicht dauerhaft sondern nur für eine parametrierte Zeit (180 sec)) bei ausgelöstem Alarm den Strom liefert, verbunden wird.

Erzähl mal was Du vor hast und es wird sicher einer mit hilfreichen Tipps um die Ecke kommen.

Guten Tag,

vielen Dank für Deine Antwort. Ich versuche mich noch mal etwas genauer auszudrücken, also, wie bereits gesagt, habe ich eine Sirenensteckkarte von Honeywell/Effeff, nun möchte ich diese ohne Zentrale testen und an meinen akustischen Signalgeber anschließen. Mein plan war es, die Karte so anzuschließen, dass ich am Ende nur noch 12 v dc draufgeben muss(ohne bestimmte Dauer), aber auch möchte ich den speziellen Honeywell-Sirenenton haben, der Generator (für genau diesen Ton) sollte auf der Platine sitzen, es gab aber verschiedene töne von Honeywell/Effeff ich möchte aber den neuen und nicht den alten, deswegen die Frage, da die Karte normalerweise auf die Platine der Zentrale gesteckt wird, muss ich sie anders anschließen dies haben auch schon viele andere hier gemacht/gefragt, wie es geht.


https://www.alarmforum.de/archive/index....-3755.html


https://www.alarmforum.de/showthread.php...=honeywell


https://alarmforum.de/showthread.php?mod...&pid=34128


deswegen brauche ich die Pinbelegung und zwar am besten von allen Pins.
Es gibt ja 20 Pins beim Stecker. Ich hoffe, dass meine Frage jetzt besser verstanden wurde, sonst bitte noch mal Melden .

Ich habe in meinen wenigen Unterlagen von effeff nichts über die PIN-Belegung gefunden. Vielleicht hat ja einer der Errichter noch was im Archiv. Jedenfalls handelt es sich um ein älteres Teil, mittlerweile ein Auslaufprodukt, weshalb im Netz wenig gefunden werden kann. Effeff (Fritz Fuss) fusionierte zunächst mit Esser, wurde später von Novar dann von Honewell übernommen.

Wenn die Sirenensteckkarte noch aus effeff-Zeiten stammt, kann ich mir allerdings nicht gut vorstellen, dass man bei der Entwicklung vor vielen Jahren schon eine Angleichung an einen (neuen) Ton von Honeywell bedacht hat.

Ich hatte mal ein ähnliches Vorhaben und wollte auch unbedingt die effeff/Honeywell-DKL ohne Zentrale ansteuern können Insofern kann ich das Vorhaben verstehen, auch wenn ich soetwas niemals in eine "echte" Anlage einbauen würde. Entweder hat man tatsächlich eine Anlage, die ein Signal für einen DKL ausgibt, oder man bedient sich an den vielen (oft schöneren) Signalgebern der anderen Hersteller, die einen Tongenerator eingebaut haben. Zugegebenermaßen hört man den Unterschied zwischen Honeywell (hier sogar zwischen MB12/24 und 48/100) und anderen Herstellern aber tatsächlich, auch wenn die Tonfolge an sich die gleiche ist.

@Martina: bis in die 2000er Jahre gab es tatsächlich eine alte Version der Platine mit dem alten, hohen "wiuwiuwiu"-Ton von effeff. Irgendwann hat man das Platinenlayout überarbeitet und den bis heute bekannten, typischen aufschwellenden Ton implementiert

Die Versionen lassen sich relativ einfach unterscheiden. Schaut man so auf die Steckkarte, dass die Buchsenleiste unten liegt und der 220 µF Kondensator sitzt links über der Buchsenleiste, ist es die Version mit dem alten effeff-Ton. Sitzt er oben rechts auf der Platine, ist es der aktuell bekannte Ton.

Die PIN-Belegung habe ich selbst von einem Kollegen hier aus dem Forum, wobei die Spannungsversorgung auf der Platine selbst gebrückt ist, hier reicht also einmal +12V und einmal Masse.

1-5: +12V
6-8,13: 0V
9: Start Akustik mit +12V
10: Störung Akustik (0V = OK, +12V = gestört)
17,18: + 12V Sirene (Überwacht mit 2,2kOhm)
19,20: 0V Sirene

Gruß Jan

@ Alex01: So liebe ich es: Informationen teilen. Das macht dieses Forum aus.
Klar, wenn man sich mit der Materie schon beschäftigt hat, ist das natürlich von Vorteil.

Ich hatte mich vor einiger Zeit darum bemüht, entsprechende Signalgeber im Gleichklang tröten zu lassen. Es ist mir nicht geglückt. Es gibt - wie von Dir geschrieben - entsprechende Ausführungen mit einstellbare Soundmöglichkeiten, aber der Fragesteller will den Original-Sound. Vielleicht gibt er ja noch mal eine Rückmeldung ...

Hallo,

vielen Dank für eure Hilfe und die Pinbelegung, ich habe mir die Platine angeschaut und leider habe ich den alten Ton erwischt, ich habe mir den mal angehört und ich finde den nicht wirklich schön Na ja zumglück habt ihr mich informiert, ich werde mir diesbezüglich eine neue Platine bestellen,
aber diesmal mit dem richtigen Ton.

Das ist dass neue Boink https://www.youtube.com/watch?v=hgr8-YtnHP8

Genau das suche ich oder eine ähnliche Variante ich habe schon öfters Effeff Sirenen heulen hören und wie oben schon beschrieben, war der Tonaufbau immer der gleiche aber er war manchmal höher oder tiefer oder sehr hoch.

Nur ein Paar Beispiele, damit man versteht, was ich meine.

Tief

https://www.youtube.com/watch?v=kf39j69A...y&index=22

Mittel

https://www.youtube.com/watch?v=4vCF6DbU...ay&index=1

Hoch

https://www.youtube.com/watch?v=bf6FCI-G...y&index=31

Ich bin mir nicht sicher, ob es zufall ist, welchen Ton man auf die Karte bekommt oder ob das wie oben angesprochen von der zentrale abhängig ist und auf der Karte immer der gleiche ton drauf ist.

Ich denk mal, dass liegt auch an den verwendeten Anlagen. Die Sirenenkarte kommt ja nur bei bestimmten Anlagen zum Einsatz, bei den anderen ist die Elektronik fest verbaut.

So wird's sein. Ich hatte mittlerweile schon einige 12690-3 in den Händen, die alle entweder den alten effeff-Ton hatten, oder halt das als "tief" bezeichnete bzw. von 5624 gezeigte "Boink". Die Bauteile von der Steckkarte findet man so auch nahezu identisch auf einer MB48/MB100.10 Anschlussplatine auf der Rückseite, wo der Ton noch "analog" erzeugt wird. Erst bei der MB12/24 kam der Ton von der CPU bzw. einem entsprechenden digitalen Baustein, hier fällt dann allerdings auch das charakteristische "Boink" weg.
Woher die verschiedenen Tonhöhen kommen, kann man nur mutmaßen - vermutlich findet man auf verschiedenen Altanlagen die gleichen analogen Tongeneratoren mit minimalen Unterschieden, woraus sich dann die unterschiedlichen Tonhöhen ergeben...

Das hatte ich mich auch schon immer gefragt manche Sirenen, die ich gehört habe, hatten nämlich einen unterschiedlichen Ton. Bei den von mir als "tief" bezeichneten Sound, bleibt der Ton am Anfang ungefähr für eine halbe Sekunde gleich, was diesen "Boink" Ton verursacht. Bei dem anderen Ton war dieser aber nur ein aufschwellender Ton ung: 330 Hz bis 1250 Hz das hatte mich schon immer gewundert, jetzt habe ich noch was Neues gelernt

Hier gut zu hören: https://youtu.be/OqUeUC_v5iY

Die MB12/24 sind damit auch die ersten Honeywell-Anlagen, die "onboard" zwischen Einbruch und Feueralarm am Sirenenausgang unterschieden haben. Hat man in der Parametrierung bei Feueralarm auch den externen Signalgeber aktiviert, wird statt dem Einbruch-Ton der DIN-Feueralarm-Ton abgespielt. Das ging wegen des "analogen" Signalgenerators bei den anderen halt noch nicht.

(16-05-2022 19:29)Alex01 schrieb: [ -> ]Die PIN-Belegung habe ich selbst von einem Kollegen hier aus dem Forum, wobei die Spannungsversorgung auf der Platine selbst gebrückt ist, hier reicht also einmal +12V und einmal Masse.

1-5: +12V
6-8,13: 0V
9: Start Akustik mit +12V
10: Störung Akustik (0V = OK, +12V = gestört)
17,18: + 12V Sirene (Überwacht mit 2,2kOhm)
19,20: 0V Sirene

Gruß Jan

Ich versuche auch gerade eine Sirenensteckkarte an's laufen zu bekommen.
Klappt aber nicht!

Ich hab mal aufgezeichnet wie ich es probiert habe.
Wenn ich 12V auf Pin 9 gebe dann zieht die Schaltung 11mA. Es kommt aber kein Ton. Am NE556 liegen 12V an. Wofür sind nochmal die Pins der Stiftleiste an der Oberseite der Platine?

Anschluss Sirenensteckkarte

Das Bild sieht eher nach einer Sirenensteckkarte für EffEff BMAn aus, darauf deuten auch die 2k2 Abschluß hin.

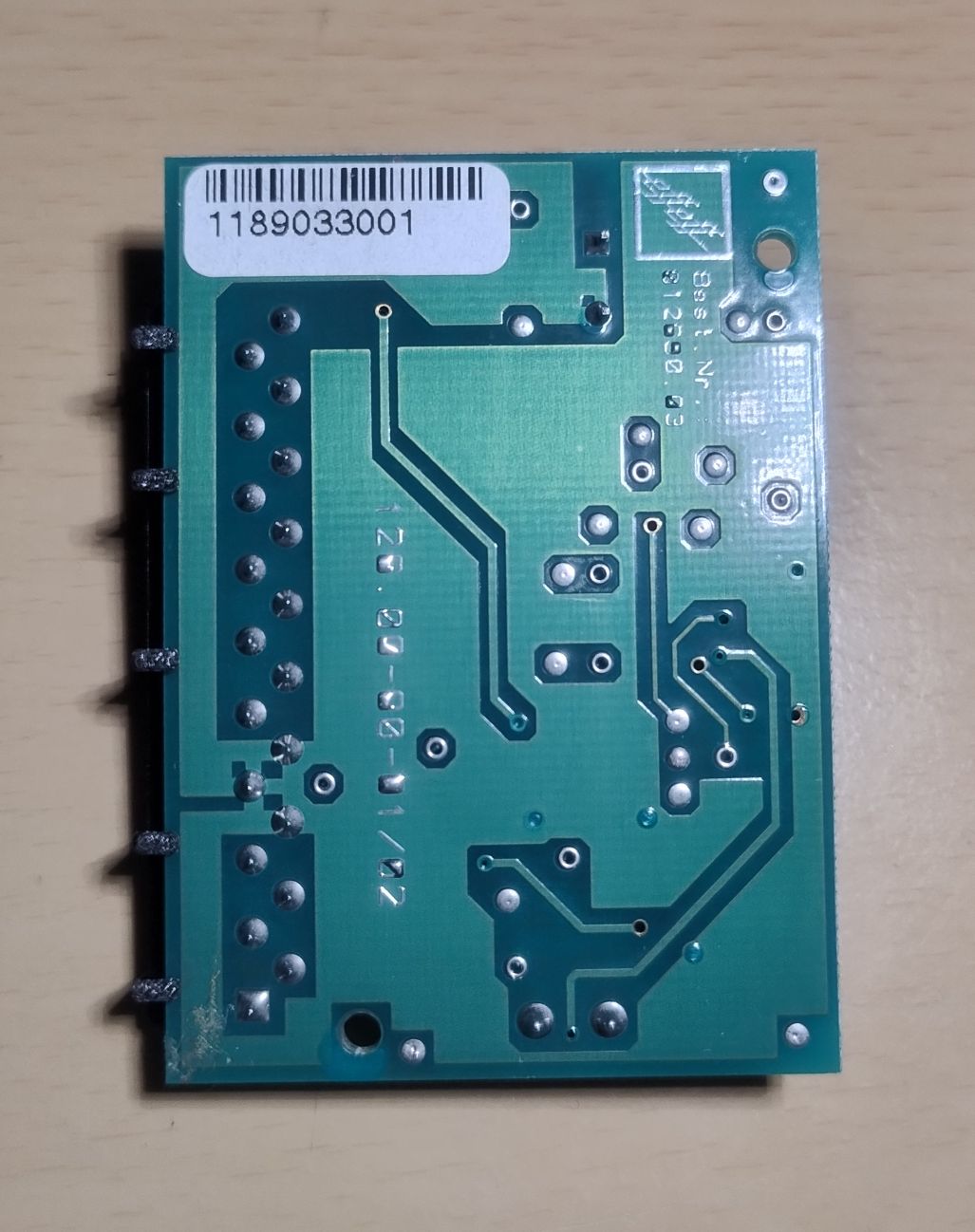

Die für EMAn hat 12k1 Abschluß und sieht so aus:

[attachment=5668][attachment=5669]

---

Die Steckkarte produziert immer den "alten" EffEff-Signalton ("wiuwiuwiu...").

Den neueren Signalton bringen die auf der Anschlußplatine integrierten Tongeneratoren, z.B. bei MB8, HB48, und allen MB mit .10.

Bei den neuen Telenot Sirenen kannst du Dir den Sound selber draufspielen als MPG Datei ...

(30-06-2025 01:55)complex400 schrieb: [ -> ]Bei den neuen Telenot Sirenen kannst du Dir den Sound selber draufspielen als MPG Datei ...

Der neue Hiflac ist von der Optik her Top! Ich verstehe einfach nur nicht, was sich Telenot bei dem neuen VdS Ton gedacht hat. Ich meine, wer dachte wirklich dieser wäre besser als der Alte. Aber das mit dem Draufspielen finde ich schon gut. Man kann dann ja sogar Sprachalarmierung nutzen wie bei Daitem.

Aber noch besser meiner Meinung nach, man generiert sich den Mb48 oder Mb24 Ton als Mp3 und haut den darein.
