Hallo zusammen.

Ich suche für einen uralten Eingangs Koppler von Zettler ein Anschaltbild oder eine Anleitung.

Ein Bild kann ich hier nicht einfügen. Auf der Platine steht "205902 SP 205901"

Ich müsste wissen wo die Eingänge sind und welchen Widerstand ich brauche um den alten, nicht mehr verwendeten Eingang, in Ruhe zu kriegen.

Hat irgendwer sowas tief im Keller vergraben?

Danke schon mal.

Wenn du einen Eingang totgelegt hast, dann hast du doch den Widerstand als Abschlusselement drinne oder nicht? Müsste doch im letzten Melder dann verbaut sein, eigentlich. Also nen Bild bräuchte ich, dann kann ichs dir sagen.

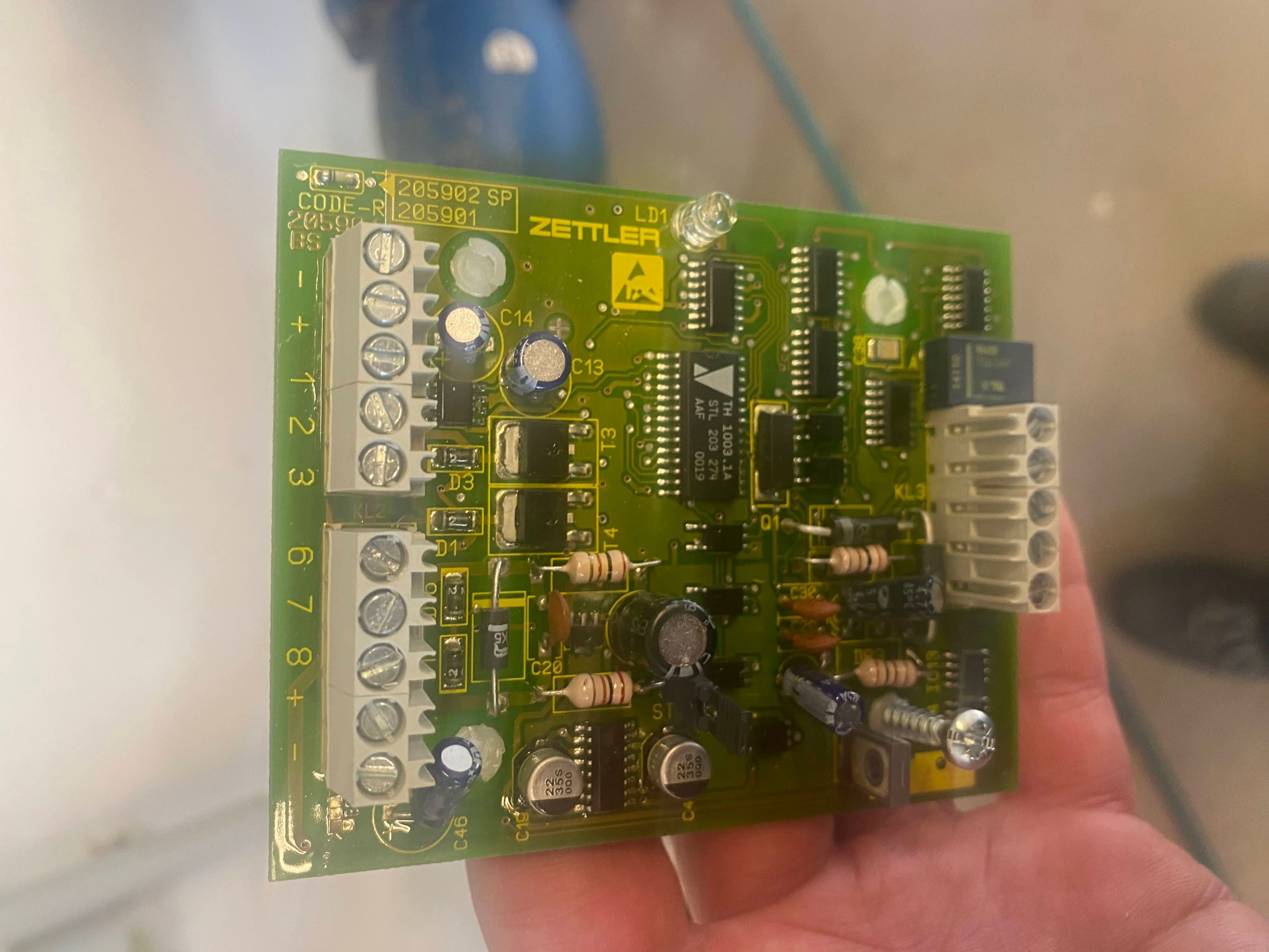

im habe mal ein Bild im Anhang angefügt. [attachment=5658]

Versuch es mal mit 3,3kOhm oder 4,7kOhm.

Kann ich davon ausgehen das neben dem Relais NO, C , NC sind und auf der linken Seite die Beiden ein Eingang?

Naja, was steht denn Relaisseitig drauf, sollte ja beschriftet sein. Kann nicht hellsehen. Hab mit ZETTLER nichts zutun, hab nur mal beim Rückbau einer Stichanlage die Koppler/Module totgelegt.

Sorry. Bin davon ausgegangen das du da mehr weißt.
Auf der Relaisseite stehen auch nur Zahlen. Ansonsten würde ich nicht fragen.

Alles gut, aber 4,7k/3,3k sollten es sein, war bei der damals rückgebauten auch so, weiß es nur nicht mehr genau. Relaisseitig solltest du mal unten auf der Platine schauen, wohin die Leiterbahn geht, denke mal die äußeren sind nicht das Relais.
