Guten Abend,

ich habe einen Funk-Öffnungsmelder JA-81M und möchte 6 externe Reed-Kontakte anschließen, da im Raum 6 Fenster sind. Ist das ohne Weiteres möglich, oder bin ich auf maximal 5 Kontakte beschränkt?
Wenn ich die (englische) Anleitung richtig verstehe, kann ich mehr als 5 Kontakte in Reihe zwischen IN1 und GND schalten. In der Abbildung ist aber kein Widerstand von 1kOhm zwischen IN1 und GND geklemmt. Ist das so korrekt? Eine Sabotageschleife müsste ich dann zwischen GND und TMP schalten?

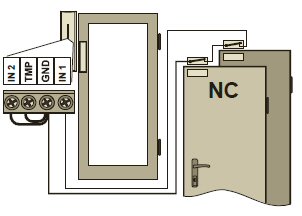

[attachment=617]

Vielen Dank
Twilight

Hallo,

wenn du ohne Widerstand arbeitetst, kann du theoretisch beliebig viele nehmen. Achte nur darauf, das empfohlen wird die Anschlussleitung nicht länger wie 3m zu machen.

Gruß Tim

Hallo,

danke für die Antwort.
Was ist der Unterschied zwischen der Beschaltung mit und ohne Widerstand?
Wenn ich das richtig verstehe, dann wird die Sabotageschleife direkt zwischen tmp und gnd geschaltet.

LG
Twilight

Hallo,

(09-01-2014 08:19)Twilight14612 schrieb: [ -> ]Was ist der Unterschied zwischen der Beschaltung mit und ohne Widerstand?

Mit Widerstand, wird die Meldeleitung selber auf Manipulation (Sabotage) überwacht.

Zitat:Wenn ich das richtig verstehe, dann wird die Sabotageschleife direkt zwischen tmp und gnd geschaltet.

Ja, richtig.

Gruß Tim

Okay.
Das heißt also, wenn ich den Widerstand von 1kOhm zwischen IN1 und GND schalte, wird diese Linie auch auf Manipulation überwacht, oder muss ich dafür dann über jeden Reed-Kontakt auch einen Widerstand von 1kOhm klemmen und bin in diesem Fall auf 5 externe Kontakte beschränkt?

Viele Grüße
Twilight

Hallo Tim,

kannst du bitte noch antworten? Ich möchte morgen die Kontakte installieren.

Vielen Dank
Twilight

Hallo,

richtigerweise über jeden einen.

Gruß Tim

Okay. Vielen Dank für deine Hilfe. Dann werde ich die Kontakte ohne Widerstand aufbauen.

LG
Twilight
