Relay in den Bereichen trennen

[anlagenfreak]

Hallo,

ich bin hier Neu im Forum.
Seit einigen Wochen habe ich eine Trexon MX.
Die Verkabelung ging Problemlos (war aber schweißtreibend )
Nun zu meiner Frage:
Ich habe 2 Bereiche.
Bereich 1 Intern / Extern scharf wenn keiner Zuhause ist... inkl. Bewegungsmelder. Bereich B
Bereich 2 Sicherung der Außenhaut ohne Bewegungsmelder Wenn wir Zuhause sind. Bereich C
Zusätzlich habe ich in einigen Räumen eine Überwachungskamera (nur die Flure und Keller).
Mein Ziel soll sein, dass ich bei Aktivieren des Bereich B das eine Relay in der Anlage (Aktiv stabil ) anzieht die Kameras einschaltet und bei aktivierten Bereich C nicht.
Das Problem welches ich habe ist, dass es egal welchen Bereich ich aktiviere immer Anzieht.
Gibt es da eine Lösung? Ich konnte nichts finden.

Dank vorab
Viele Grüße
Uwe

[Time_to_wonder]

Hi,

an welchen Ausgang hast Du denn das Relais angeschlossen und wie hast Du ihn programmiert?

[anlagenfreak]

Hallo Jörg,

ich will den "Relaisausgang 1" (praktisch 12 Volt schalten) benutzen. Da gibt es ja die Optionen "Aktiv stabil"
Das Relay zieht an wenn ich einen Bereich scharf geschaltet habe. Leider bei Bereich B und Bereich C
Ich suche nach einer Möglichkeit B scharfzuschalten Relay zieht an, Bereich C scharfschalten Relay zieht nicht an.
VG
Uwe

[Time_to_wonder]

So wird das nicht gehen, denke ich. Du wirst die zusätzlichen Ausgänge nutzen müssen. Ich würde dann auf den Ausgang 1 mit dem Befehl 151 den Impuls "Aktiv Impuls 1" (Wert 30) legen und diesen dann per Befehl 171 dem entsprechenden Bereich zuordnen. So zumindest mein Vorschlag. Oder weiss jemand was Besseres? Und achte auf die Belastung der Ausgänge. Die vertragen nur 50 mA!

[anlagenfreak]

Hallo Jörg,

ich habe mir das gerade mal in der Anleitung angesehen... und das kling nach einem GUTEN Plan.
Dann werde ich mir doch die Relaisplatine bauen.

Vielen Dank...! Ich berichte vom Ergebnis...

Viele grüße
Uwe

[anlagenfreak]

Hallo,

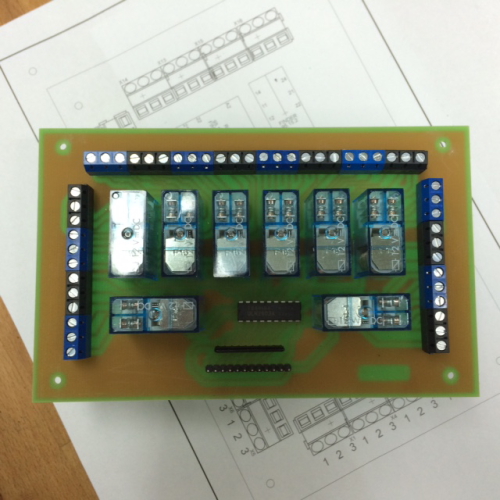

hier mal meine Relaisplatine!
Die Kosten habe ich jetzt nicht berechnet...sollte aber deutlich unter 50€ sein.
Ich habe gleich Doppelwechslerrelais verwendet, somit kann ich auch gleich jeden Status oder das Auslösen an meinen Raspberry weiterleiten und er schickt mir dann ganz brav eine Email.
Der Einbau muss leider noch warten, da ich jetzt zum Osterkaffee muss

Viele Grüße
Uwe



[MGMGMG]

Schick! Nicht nur die saubere Platine...Da liegt auch ne Hirschmann Kleps...das sagt viel über Dich aus...die Bilder. Weiter so! VG Marc

[megagramm]

Hallo Anlagenfreak,

sehr repräsentative Arbeit. Und was auch gut ist, dass der Osterkaffee im Vordergrund steht. Wie lange hat das Platinenprojekt gedauert. Ich schätze mindestens 3-4h.

Damit war die Platine teurer als eine gekaufte. Aber das zählt ja auch nicht immer. Jedenfalls von den hier gezeigten war es die sauberste Arbeit. Mich hat es oft gereizt die Platine selber zu erstellen. Doch die Abwägung des Zeiteinsatzes hat mich davon abgehalten.

LG

megagramm

[evertech]

Ich stimme megagramm in allem vollkommen zu.
Echt super die Platine. Daumenhoch!! Hast wohl auch eine Ätzmaschine.
Ich hätte aber die Steuerleitungen alle gleich zusätzlich einzeln abgesichert.

Somit kann ich dich vorbehaltslos meines mir selbst verliehenen Amtes zum Terxonritter schlagen.
Erhebe dich anlagenfreak, Edler Herr und Ritter von Terxonhausen.
Was mir gerade noch so in den Sinn kommt: Ich glaub der Manfred wird dich jetzt wohl adoptieren. Da mußt nun wohl durch.

[MGMGMG]

Ist bei Anlagenfreak wohl nicht ganz angekommen: Ich finde es ganz ganz toll, was er hier gemacht hat! Scheint Profi zu sein, wenn ich das Werkzeug sehe! VG Marc

[Manfredo]

> Ich glaub der Manfred wird dich jetzt wohl adoptieren.

Für diese schöne Arbeit fachlich gern, Evertech.

Wegen fehlender Technik habe ich mich an diese Ätztechnik nicht gewagt und nutze gern die Punkt-Streifenrasterplatine mit Dreiergruppen 160x100mm (ab 1,50 €) und für die Verbindungen Wire Wrap Draht 0.5 x 0.25 mm (1000 ‘Füße’ Rolle ca. 10,- € ) Einziges Problem ist die Abisolierung dieser zarten 0,25 Drähte. Eine handliche Zange (Stripper) ist wohl nur in USA zu bekommen. Vorteil - Veränderungen sind auf beiden Seiten der Platine sehr schnell gemacht.
Gruß
Manfred

> Das beiliegende Errichterhandbuch gehört nicht zum Verpackungsmaterial.

Gut, das Du das erwähnst - es liegt immer noch unangetastet im Karton. Ich wußte mit diesem Wälzer nichts anzufangen und nutze nur gut lesbare ‘zarte’ PDF-Files.

[anlagenfreak]

Hallo...
Danke, danke... werde ich ja gleich rot... ist nun mal mein Hobby :-)

@ Jörg (Time_to_wonder) Vielen Dank... es geht genau wie du es gesagt hast... Die Trexon ist echt ein kleines Wunder mit ihren Möglichkeiten für das Geld!

Genau das ist jetzt mein Problem... :-) Jetzt wo man den Blick in das Handbuch etwas vertieft hat (hätte ich auch vorher schon mal machen können... ich schäme mich schon dafür) und die Möglichkeiten sieht... Oh mein Gott... Das Gehäuse ist zu klein!
Die Relaisplatine werde ich nochmal überarbeiten, denn einige Sachen kann man mit einem Stromstoßschalter realisieren um die Anlage etwas zu entlasten...

Viele Grüße
Uwe

[Time_to_wonder]

Super Uwe! Na dann hoffe ich, dass meine Mitforisten ihre Lobesfüllhörner jetzt auch mal über mir auskippen, sowas ist mir noch nie passiert. Ich habe keine Ahnung, was hier gerade konsumiert wird.

Wie lange braucht nun eigentlich so eine Kamera bei Dir, nachdem sie Strom bekommen hat, bis da dann auch ein Bild kommt? Ich meine so mit booten usw.

[MGMGMG]

Ok, Du bekommst auch ein Zuckerl!

[Manfredo]

> Oh mein Gott... Das Gehäuse ist zu klein!

Die Platine sieht doch nach Euro Format (160 x 100) aus, Uwe. Kein Platz wie auf meinem Foto ?
Gruß
Manfred

[Alarmservice-Hamburg]

(07-04-2015 21:32)Manfredo schrieb:  > Oh mein Gott... Das Gehäuse ist zu klein!

Die Platine sieht doch nach Euro Format (160 x 100) aus, Uwe. Kein Platz wie auf meinem Foto ?
Gruß
Manfred

Er hat wohl leider das Kompaktgehäuse gewählt. Alleine die Gehäusegröße wäre schon ein Grund, keinesfalls die SX Version zu nehmen.

Aber oft genug gewarnt hatten wir hier schon!

[Time_to_wonder]

Hallo Manfred,

darf ich mir das ausdrucken und auf den Deckel meiner MX kleben, nur so aus Spass?

[anlagenfreak]

Hi,
@ Jörg (Time_to_wonder) Der PoE Switch braucht etwa 10 Sekunden... Axis Kameras sind leider keine Schnellstarter ca90. Sekunden. Aber das reicht... viel schneller habe ich meinen dicken Hintern auch nicht ins Auto geschoben
Aktuell so Konfiguriert: 1 X pro Stunde 1 Kontrollbild per Email . Bei Alarmauslösung wird über den Eingang der Kamera folgendes ausgelöst: ein Video auf eine NAS (gut versteckt) gespeichert und 1 Bild pro Sekunde per Mail verschickt.

@Manfred(Manfredo) Saubere Arbeit...!!! Was ist das alles? (Nur wenn du darüber reden willst)

Edit: ich habe schon das GROßE Gehäuse...

Viele Grüße
Uwe

[Manfredo]

@Jörg
> ... darf ich mir das ausdrucken und auf den Deckel meiner MX kleben, nur so aus Spass?
Aber selbstverständlich. Welche Ehre ...

@uwe
> Was ist das alles? (Nur wenn du darüber reden willst)
Kannst Du hier alles gern nachlesen, Uwe. Ich habe keine Geheimnisse.
Siehe unter "Tipps und Tricks, Anleitungen allgemein" meinen Beitrag 'MX Installation, ergänzende PDF Information' . Die Zusätzliche Relais unten (Relaisplatine.pdf) und der Timer (TIMERx6.pdf) zum aktivieren der 4 Partitionen oben drüber.
Alles Gute
Manfred

[Alarmservice-Hamburg]

(08-04-2015 08:21)Manfredo schrieb:  ...Manfred

Was hast Du denn mit dem Saboschalter gemacht
