Sind die Zusätzliche Alarmausgänge falsch beschriftet?

[Alarmio]

Hallo,
ich habe gerade ein Problem mit der Zählweise der Zusätzlichen Alarmausgänge.
Ich wollte gerade das Wählgerät 6302 anschließen und habe nach 12V "gesucht"...
Das Wählgerät wird sicher keine 500mA ziehen, oder?
Dabei ist mir aufgefallen, das die Zählweise auf der Platine scheinbar nicht stimmt.
Auf der Platine (siehe Bild) ist eine 1 aufgedruckt.... tja, aber dort liegen keine 12V an, nein in dem Fall auf der 12.

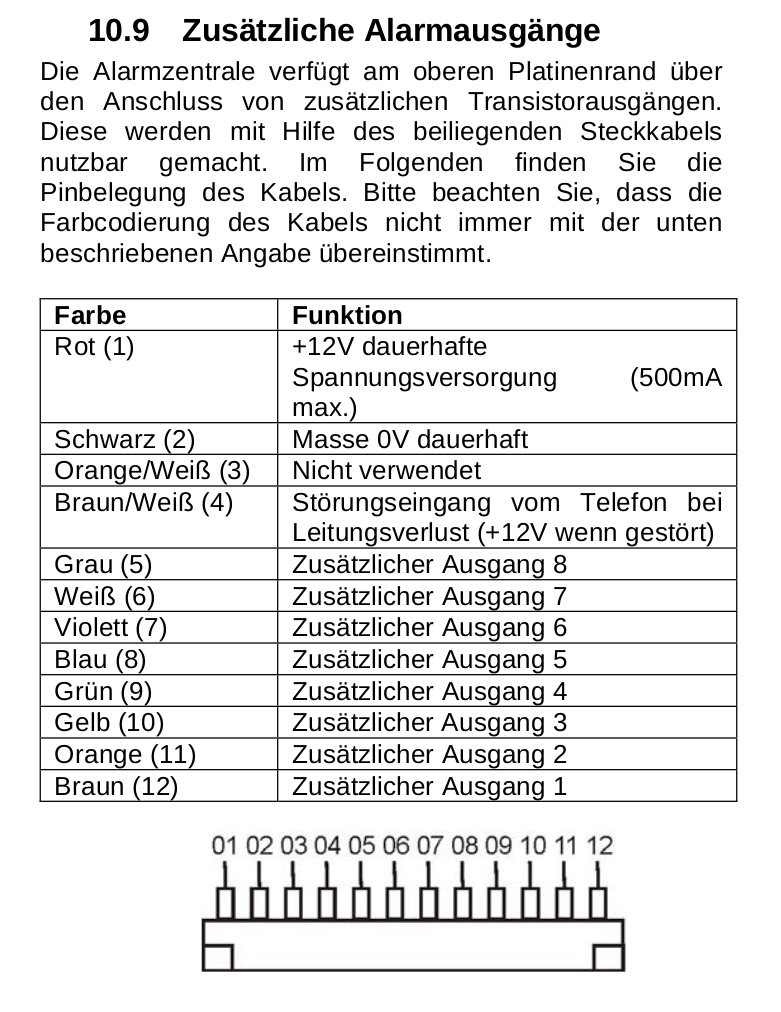

Aber lt. Beschreibung, Seite 21 (siehe Bild) liegen die aber auf der 1....
Tja, wassnnu? Einfach anders herum zählen? Üblicher weise zählt man ja von li-re.

[Manfredo]

Alarmio,
das Kabel ist nicht gegen falsch Stecken mechanisch kodiert. Es sollte eigentlich nur in einer Richtung auf das Mainboard passen, doch hier geht es wohl auch leider verkehrt herum. Unten ist Rot mit 12V.
Ich meine mich zu erinnern, daß mich die '1' rechts oben auch verwirrt hat. Also ignorieren.
Gruß
Manfred

[Alarmio]

Hallo Manfredo,
ich habe mir selber ein Adapterkabel gemacht. Habe dazu ein altes BUS-Kabel Floppy-LW vom PC verwendet. Der Stiftabstand passt. Hatte eig. gedacht mir eine Relaisplatine dazu zuzulegen. UPPPPPPS, der Preis hat mich umgehauen.

Mal ne Frage, wie sind die Ausgänge eig. nach einem Firmware-Reset eingestellt?
Will mir die Anlage nicht schrotten.

[Manfredo]

> ich habe mir selber ein Adapterkabel gemacht.

Aha, erwischt, Alarmio !! Ist ja kein Problem. Das Rastermaß von 2,54 mm haben wir dem Zoll zu verdanken. Es gibt jedoch auch leider Ausnahmen bei manchen Komponenten. Aufpassen !

> UPPPPPPS, der Preis hat mich umgehauen.

Die Platine ist ein Klacks und kosten ein Appel und ein Ei für jeden, der mit einem feinen Lötkolben umgehen kann. Schaltplan “Relaisplatine.pdf“ bei Verschoben zu finden.

> ... wie sind die Ausgänge eig. nach einem Firmware-Reset eingestellt?

Wie alles immer bei Alarmanlagen auf Null. Durch den Code 159 mit 1 können alle 8 Ausgänge gleichzeitig ‘invertiert’ werden, also bei Aktiv auf 12 V.

Gruß
Manfred

[Alarmio]

Danke Euch beiden !
Was den Lötkolben angeht, denke da bin ich recht gut zur Hand.
Habe mal von Berufswegen ua. Platinen auch SMD repariert, und da kann es manchmal recht eng zu gehen.
Aber mal ehrlich, 80-90 Okken für paar Finder-Relais, ist schon echt übertrieben. Aber gut, es kann sich auch nicht jeder seine eigene Knie-OP durchführen, auch wenn er ran kommt.
Hmmm, Schaltplan “Relaisplatine.pdf“ bei Verschoben zu finden". Ähhhja, ich bin auch manchmal etwas verschoben.
Ist das ne Kategorie oder wo ist das, konnte es nicht finden auch der Suchbegriff "Relaisplatine.pdf" brachte keinen Treffer.
Was die Einstellung der Ausgänge angeht, nein die wollte ich eigentlich nicht ändern. Ich verwende das Original Teil AZ6302. Was ist da von Firmware-Seite eingestellt, so setze ich dann die Widerstände. Kann ich das auslesen, dann wüsste ich es ja auch.

[Manfredo]

> Aber mal ehrlich, 80-90 Okken für paar Finder-Relais, …

Es sind keine Finder Relais auf der Karte. Der Preis setzt sich bei Abus sicherlich mit für uns Unbekannten zusammen. Selbstbau sollte bei ca. 15,- € liegen.

"Relaisplatine.pdf"

> unter „Wichtige Themen“ bei MX Installation, ergänzende PDF Information.

Gruß
Manfred
