Montage Öffnungsmelder

[winnitouch]

Hi,

hab jetzt eine Weile die Suchfunktion missbraucht, bin aber leider nicht fündig geworden und muss nun doch noch ein Beitrag eröffnen.
Meine Frage betrifft die Montage der Funköffnungsmelder (FU8320). Der Magnet muss ja immer "rechts" vom Melder sitzen - mal von einem senkrechten Melder wie in der Bedienungsanleitung (Seite 8) ausgehend.

Frage 1a: Leider ist das nicht immer ideal bei allen Fenstern. Kann ich denn den Melder auch waagerecht montieren? (sowohl, dass Magnet quasi einmal optisch "über" dem Melder wäre oder 180° gedreht, dass der Magnet optisch "unter" dem Melder wäre - relativ zum Melder natürlich nach wie vor rechts von ihm)

Frage 1b: Wäre es theoretisch möglich, den Melder senkrecht aber auf dem Kopf zu montieren, damit rein optisch der Magnet links vom Melder sitzt? (relativ zum Melder gesehen würde er ja immernoch rechts sitzen, da dieser senkrecht 180° gedreht)

Frage 2: Müssen Magnet und Melder in Bezug auf die Montagehöhe bzgl. der Halterungen auf gleicher Höhe montiert sein - weil Fensterrahmen und Flügel ja schon mal bis zu 20mm Höhenunterschied aufweisen können? Auf Seite 8 der Anleitung sieht man zwar, dass max Abstand 10mm und von der Ausrichtung der Pfeil von Melderhalter auf Mitte Magnethalter zeigen muss, aber was ist mit der Höhe....von dem Bild ausgehend quasi in den Monitor rein oder aus dem Monitor raus? Gibt es da auch eine max Differenz/Toleranz?

Frage 3: Kann man den Magnethalter auch an den Flansch eines Fensterflügels montieren? Also mal von Seite 8 der Anleitung ausgehend würde das bedeuten, dass man die Magnethalterung um 90° nach links kippen würde....

Meine Fragen beziehen sich natürlich darauf, ob nach wie vor eine korrekte Funktion gegeben wäre...

Vielen Dank.
Gruss

[winnitouch]

kann mir hier keiner helfen?

[PTSS]

die toleranz ist wie in der bedienungsanleitung beschrieben. bei dir 10 mm. ob du die dinger auf den kopf stellst oder nicht ist vollkommen egal. den höhenunterschied kannst du mit beigepackten distanzstücken ausgleichen.

[timbaum]

Hallo,

scheinbar hat noch keiner der Abus Spezialisten hier für Zeit gefunden.
Denke immer daran, dies ist ein Forum von Freiwilligen.

Ich kann dir evtl. mit ganz grundlegenden Informationen helfen.

Magnetkontakten ist die Lage komplett egal. Du kannst sie an einem schrägen Fenster auch diagonal montieren.

Das einzig Wichtige, ist die räumliche Anordnung von Magnet und Melder zueinander. Das heißt an einer Seite des Melders liegt der Reedkontakt. und ein stabförmiger Magnet muss parallel dazu liegen.

Dabei spielt es keine Rolle ob der Magnet oder der Melder auf dem Rahmen sitzt. Wichtig ist es nur das die max. Abstände zwischen Magnet und Kontakt nicht überschritten werden. Dies könnte sonst dazu führen, das der Melder nicht korrekt arbeitet. Die Daten dazu findest du in der Regel in der Anleitung.

Es gibt Einbausituationen bei denen der Magnet mit Abstandshaltern höher montiert werden.

Eine Montage an der "Seite" eines Fensterflügels ist kein Problem, solange die oben genannten Bedingungen eingehalten werden.

So ich hoffe das hilft dier erst einmal weiter.

Gruß Tim

[elkoebi]

Hallo winnitouch,
noch ein kleiner Hinweis: Auf dem Gehäuse des Melders und auf dem Gehäuse des Magneten befinden sich an der Seite kleine Erhebungen (Striche), diese sollten auf gleicher Höhe und zu einander gerichtet montiert werden!
(siehe Punkt 13 Montageanleitung Melder)
Grüße
elkoebi

[Alarmservice-Hamburg]

(24-01-2014 16:41)elkoebi schrieb:  Hallo winnitouch,
noch ein kleiner Hinweis: Auf dem Gehäuse des Melders und auf dem Gehäuse des Magneten befinden sich an der Seite kleine Erhebungen (Striche), diese sollten auf gleicher Höhe und zu einander gerichtet montiert werden!

Von welchen Meldern schreibst Du? Winnitouch hat doch eine Secvest Anlage. Da hatten wir bisher keine Meldergehäuse, die einen Strich aufweisen. Das gibt es nach unserer Kenntnis nur bei den Privest Meldern.

[elkoebi]

Stimmt!
tut mir leid, ich hatte gerade einen Privestmelder hier liegen, ich wollte keine Fehlinformation loswerden!
Entschuldigung!

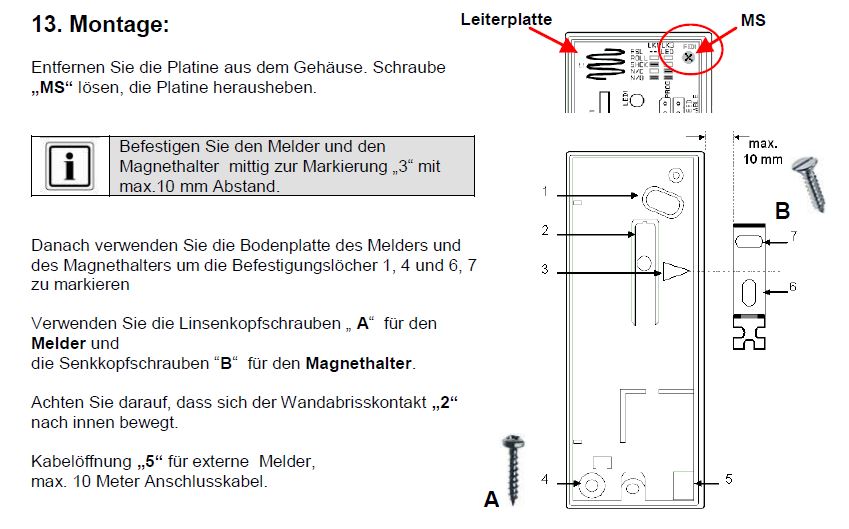

Hier ist die einbauanleitung für den Melder - Markierung (Punkt 3) ist wohl nur in dem Melder
