Hallo zusammen,
ich hab mich bereits für eine Alarmanlage entschieden(Satel Integra WRL 128).
Aktuell bin ich mit der konfiguration / parametrierung beschäfftigt.
Durch mein gekoppektes Bus System habe ich zugriff auf eine Features des KNX Bus (Türen aufsperren).
Grundlegend möchte ich bisher in zwei Zonen unterteilen:
A) INTERN + EXTERN => Bewegungsmelder Innen + Reed Außenhaut (25 Fenster + 1 Haustüre + 1Nebeneingangstüre)
B) Außenhaut (EXTERN)
Nun hab ich aber hinter der "Außenhaut" direkt die Garage angebaut. Heißt nach meiner Nebeneingangstüre befindet sich eine Doppelgarage inkl. Fenster (mit Reed) und einer weiterer NebeneingangstüreGarage (Reed) und einem Garagentor mit Motor ebenfalls mit Reed und öffnen und schließen per KNX.
Für mich ist aktuell unklar, wie ich diese drei Reeds sinnvoll in mein Konzept integriere.
Weiterhin ist für mich die Frage, wo ich mein zweites KeyPad platziere.
Das erste befindet sich neben der Haustüre innenseite.
Für das zweite spiele ich mit dem Gedanken, dies in der Garage zu montieren.
Es wäre mir z.B. so möglich, nach Entschärfung der Extern-Partition die Nebeneingangstüre zum Haus aufzusperren.
Allerdings möchte ich nicht zwangsläufig durch öffnen der Garage (was zu einer entschärfung der Alarmanlage führen muss) die Nebeneingangstüre aufsperren.
Heißt das, ich bräucht dann noch ne dritte Partition für die Garage und es wäre dann so ?
1) Extern + Intern + Garage (alle außer Haus)
2) Extern + Garage (Außenhaut)
Mit der Fernbedieung der Garage würde ich in diesem Fall die Partition "Garage" entschärfen .
Dann geh ich zum KeyPad und geb den Code für Extern bzw. Extern + Intern ein => die Nebentüre sperrt sich auf.
Geh ich durch die Garagennebentüre in die Garage rein , muss ich am KeyPad mindesten die Partition Garage entschärfen damit kein Alarm kommt.
Haltet Ihr dies in der Praxis für Okay.... oder mach ich das viel zu umständlich ?
Danke für eurer Feedback
Alles kann in eine Partition.
A) und B) kannst du in einem Bereich (Zone) zusammenfassen und den Bewegungsmelder als Reaktionstyp 3 "interne mit Verzögerung" konfigurieren. Bei intern scharf ist der dann gesperrt und bei extern scharf kannst du die Auslösung verzögern, falls du selber durch den überwachten Bereich musst um unscharf zu schalten oder um das Haus zu verlassen.
Die Garage bekommt nur einen separaten Bereich (in der gleichen Partition). Du kannst in den Bedienteileinstellungen festlegen, welche Bereiche sie scharf/unscharf schalten sollen/dürfen.
Das Öffnen der Garage sollte bzw. muss nicht zur Entschärfung der Alarmanlage führen. Du kannst den Bereich Garage auch einfach sperren, oder nur die Linie, die in der Garage auslösen würde, wenn du rein kommst (z.B. Bewegungsmelder).
Ich habe genau die gleiche Konstellation wie du. Doppelgarage mit Nebeneingangstür zum Haus. Über einen Kontakt im Torantrieb sperre ich den BM in der Garage (wenn die Garage per FB geöffnet wird), die Anlage bleibt aber scharf. Die Nebeneingangstür ist als Ein-Ausgangstür mit Verzögerung projektiert. Bedienteil sitzt im Haus. Wenn ich die Garage verlasse (extern scharf), ist die Torschlussmeldung der Trigger, den Bereich scharf zu schalten. Bei "intern scharf" sofort. Hierbei wird geprüft, ob das Tor auch geschlossen ist, wenn nicht, wird es automatisch geschlossen und danach die Garage scharf geschaltet.
So hätte ich das auch gerne ... kannst du deine Konfig preisgeben?
Danke & Gruss
efes
Will mal nicht so sein
Ein bisschen Gehirnschmalz muss man zur Nachnutzung sicher noch reinstecken um das zu durchschauen und für sich anzupassen.
Aber als Anregung sicher hilfreich.

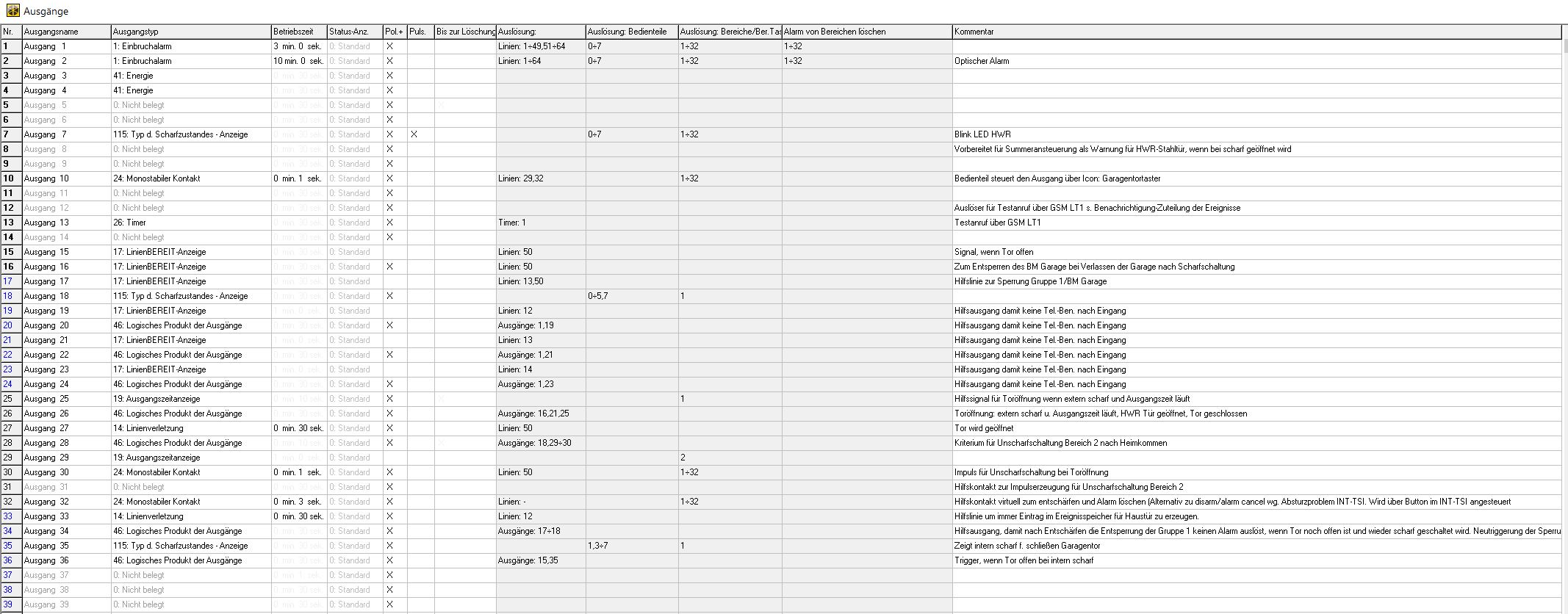

Ich gebe einen Überblick über die Struktur, Linien und Ausgänge:
[
attachment=3114]
[
attachment=3115]
[
attachment=3116]
Hi,
vielen Dank für den Input.
Ich hab da noch zwei Fragen:
1) Wie erkennst du am Garagenmotor das er per Fernbedienung geöffnet wird ?
2) Wie sperrst du deine Nebentür auf ? Oldschool per Schlüssel ?
3) Deine Garage hat aber nicht noch ne zusätzliche Eigangstür von außen ?
Gruß
(07-11-2018 17:31)pimpi schrieb: [ -> ]1) Wie erkennst du am Garagenmotor das er per Fernbedienung geöffnet wird ?
2) Wie sperrst du deine Nebentür auf ? Oldschool per Schlüssel ?
3) Deine Garage hat aber nicht noch ne zusätzliche Eigangstür von außen ?
Zu 1: Ich Werte einen Kontakt vom Torantrieb aus, der mir mitteilt, wenn das Tor offen bzw. geschlossen ist. Nach Rücksprache mit Hörmann wird der Kontakt nicht betätigt, wenn das Tor hochgehebelt wird.
Das Signal nutze ich auch, um im INT-TSI den Torstatus per Icon anzuzeigen bzw. von diesem das Tor auch öffnen oder schließen zu können.
Zu 2: Per Schlüssel
Zu 3: Nein. Die Garage hat aber 2 Fenster. Der BM ist so angebracht, dass er Tor und beide Fenster im "Blick" hat.
Gruß Hogend
(07-11-2018 19:03)Hogend schrieb: [ -> ]Zu 1: Ich Werte einen Kontakt vom Torantrieb aus, der mir mitteilt, wenn das Tor offen bzw. geschlossen ist. Nach Rücksprache mit Hörmann wird der Kontakt nicht betätigt, wenn das Tor hochgehebelt wird.
Das Signal nutze ich auch, um im INT-TSI den Torstatus per Icon anzuzeigen bzw. von diesem das Tor auch öffnen oder schließen zu können.
Da ich auch einen Hörmann Antrieb habe, würde mich brennend interessieren wo du das abgreifst ? Aus der Hörmann Anleitung werd ich nicht ganz schlau.
Du brauchst noch das Optionsrelais "PR 1". Muss nicht das Original von Hörmann sein, gibt es auch günstiger als Nachbau. Funktionert bei mir einwandfrei (Supramatic 3).
Schaltbild:
[
attachment=3117]
Ich habe mir natürlich die Frage gestellt was passiert, wenn jemand das Segmenttor aufhebelt. Dazu habe ich vom Hörmann-Service folgende Auskunft bekommen:
Wenn das Tor gewaltsam aufgehebelt wird, würde der Endlagenmelder nicht schalten (aber: kein VdS-Geprüfter Kontakt).
Desweiteren gibt es eine Aufschiebesicherung und eine Getriebeselbsthemmung.
Danke für die Info..
Hierzu noch folgende Verständnissfrage :
Der Ausgang hat ja lediglich eine Nachleutedauer.
Heißt du verliertst den Zustand "geschlossen" ja wieder ?
Sehe ich das richtig ?
Ich wäre einfachheitshalber mit einem Kabel in einen KNX Binäraktor....
Und hätte dann eigentlich nur 0/1 auf die Satel senden wollen ?
Wenn das Gerät aber seinen Zustand nicht behält geht das nicht
Ich hab am Rolltor bereits einen Reedkontakt verbaut, mit welchem ich auf uns zu sehr gut überwachen kann....
Was mir fehlt ist eine Meldung warum es offen ist ... also ob regulär oder aufgehebelt...
Hallo
Möchte mich auch mal einmischen. Hab mich mit dem Thema selber schon wg. meiner Garagentor-Absicherungen und dem Options-Relais von Hörmann (ProMatic + SupraMatic Antriebe) beschäftigt.
Zu deiner Verständnis-Unklarheit :
wenn man das Options-Relais einsetzt am HM-Antrieb dann hat das nichts mehr mit einer Nachleuchtdauer zu tun; diese wäre nur für die Beleuchtung ohne das PR1-Relais relevant. Mit dem Options-Relais ist das aber eine dauerhafte Kontakthaltung wenn das Tor über Antrieb regulär geschlossen (Kontakt angezogen) oder geöffnet wird (Kontakt offen).
Im Fall einer Manipulation durch Aufbrechversuch ändert sich der Zustand des PR1-Ausgang nicht und somit wird dein externer Reed-Kontakt die Manipulation melden bzw. du kannst / solltest über die Verknüpfung der beiden Kontaktzustände (den einen verzögert, der andere sofort) den Alarmzustand in deiner EMA auslösen.
VG "Topy"
Jawoll, die Erklärung passt! Die Nachleuchtfunktion gilt nur für die eingebaute Lampe. "Tor zu" bleibt stehen solange das Tor eben zu ist. Steht auch in der Tabelle unten in meinem angehängten Schaltbild.
Cool - diese Art von Tor-Zusatz-Überwachung wollte ich schon lange...
Für mich ist jetzt nur noch die Positionierung meines KeyPads offen....
Anbei ein Ausschnitt meines Grundrisses:
Bei der Platzierung von KeyPad1 bin ich mir eigentlich recht sicher.
Bei KeyPad2 stellt sich für mich immer noch die Frage, in der Garage oder im Haus (beides mit 2 markiert)
Folgenden Ablauf könnt ich mir vorstellen wenn das KeyPad in der Garage hängt:
Zugang durchs tor
=> Tor auf => Bewegungsmelder sperren => kein Alarm => Anlage aber noch scharf
=> Tor zu => Bewegungsmelder wieder entsperren => Anlage weiterhin scharf
(so kann mein Opa / Papa Werkzeug aus meiner Garage holen ohne Alarm auszulösen und der Alarm ist auch weiterhin aktiv)
Gleichzeitg ensteht kein Stress / Handlungsbedarf bei der Einfahrt in die Garage
=> zum entschärfen gehe ich in der Garage ans KeyPad2 und deaktivere alle Zonen
=> per KNX lasse ich dann gleich die Eingangstüre zum Haus aufsperren
=> somit ist ein stressfreier und schlüsselfreier Zutritt möglich
==> wenn Tor auf (Rolltorkontakt Reed) und Antrieb sagt Tor zu => Einbruchsmeldung 1
==> gleichzeitig würde dann der BWG auslösen => Meldung 2
Darüber hinaus könnte ich noch folgendes machen => wenn die Garagentüre aufgesperrt ist, auch den BWG sperren.
Durch schließen denn BWG wieder freigeben.
So könnte ich nachts eben mal noch was im Auto holen, obwohl die Außenhaut "scharf" ist...
Zugang durch die Hintertür der Garage (nicht Haus)
=> Tür verursacht Eingangsalarm => 30 Sekunden Zeit um ans KeyPad zu gehen und die Partition der Garage oder Garage und Haus zu entsperren
Für das Szenario, wenn das KeyPad hinter der Türe (im Haus hängt) bekomm ich keinen vernünftigen Ablauf hin - was meint ihr - sollte schon besser sein wenn das Pad in der Garage hängt oder ?
Also, zuerst einmal: geile Garage! 54 m². Ich habe bei uns im Wohngebiet schon die größte Garage, aber deine ist noch 4m² drüber.
Ich habe neben dem Rolltor ein Codeschloss angebracht, mit dem ich die Garage "legal" öffnen kann (also Status wie Öffnung per Handsender). Dadurch kann ich im Notfall ohne Schlüssel ins Haus, weil ich in der Garage einen Schlüssel versteckt habe.
Dadurch brauche ich auch kein Keypad von Satel an oder in der Garage. Ich habe nur eines im Haus im Flur.
Die Garage hat nach außen nur Fenster.
Hier mein Grundriss:
oh ... ist mir ehrlich gesagt noch gar nicht augefallen ... wohn hier am Ende der Welt (Grundstückspreise < 40 Euro/m) da spielt Platz keine Rolle ;-)
Ok, dann ist das gut machbar. Bei uns ist der m²-Preis dreistellig.
(07-11-2018 19:03)Hogend schrieb: [ -> ]Zu 1: Ich Werte einen Kontakt vom Torantrieb aus, der mir mitteilt, wenn das Tor offen bzw. geschlossen ist. Nach Rücksprache mit Hörmann wird der Kontakt nicht betätigt, wenn das Tor hochgehebelt wird.
Das Signal nutze ich auch, um im INT-TSI den Torstatus per Icon anzuzeigen bzw. von diesem das Tor auch öffnen oder schließen zu können.
Mit dem PR1 bekommst du die Endlage mit und kannst das am Display anzeigen, aber wie steuerst du den Antrieb an? So wie in
http://www.alarmforum.de/Thread-Satel-Ei...4#pid33524 aufgezeigt wird wie man einen Tastendruck der original Funkfernbedienung simulieren kann oder gibt es da was besseres?
Ich habe in der Garage einen Wandtaster, der mit dem Torantrieb verbunden ist, um die Garage von innen zu öffnen. Dazu habe ich parallel ein Relais geschaltet, welches ich durch einen Ausgang der Integra für 1s ansteuere. So kann ich das Tor über die Integra öffnen und schließen.
Vielen Dank für deine Antwort!
