Siemens Prüfmelder HFM Anschlussplan

[Objekt907_SNF]

Hallo, hat jemand für diese Siemens Prüfmelder einen Anschlussplan, im Netz finde ich nix, die werden derzeit von Siemens überall demontiert, bräuchte da mal einen Anschlussplan, da die Teile anscheinend eine ÜE simulieren.

[Escape]

Bitte


[Objekt907_SNF]

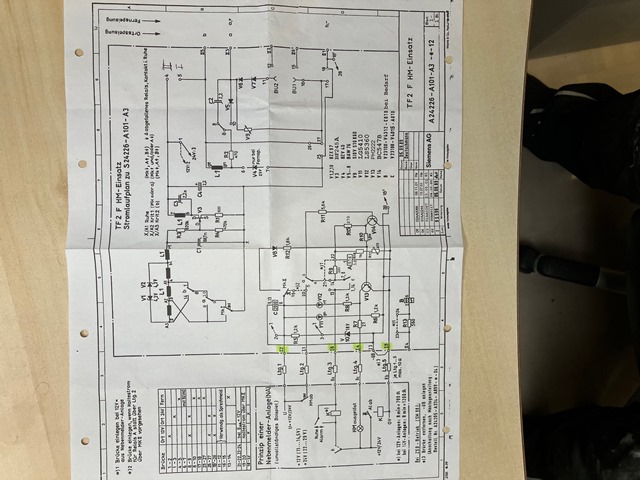

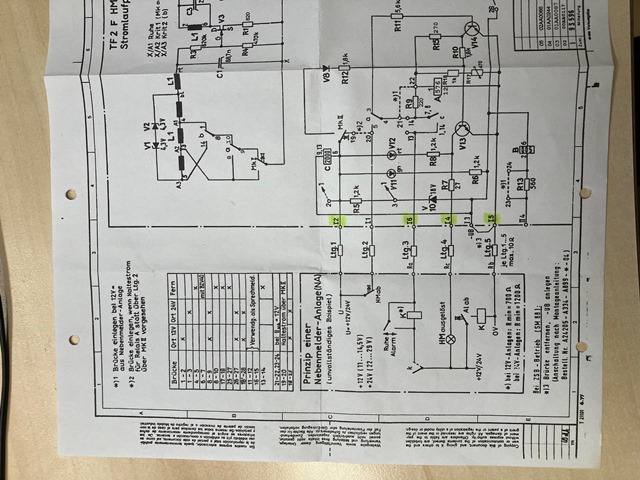

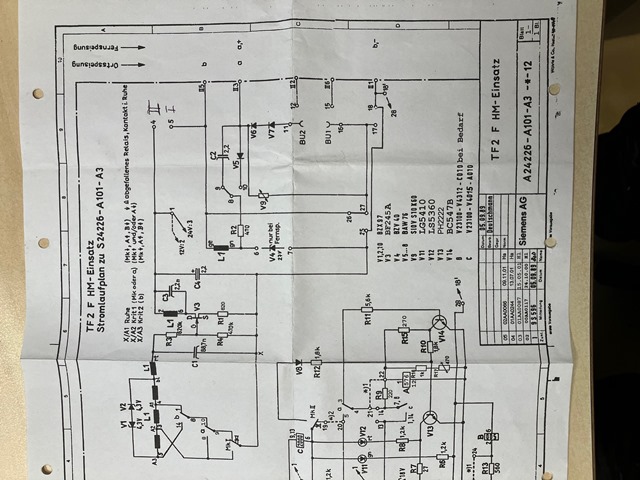

Hi Escape, hast du von dem HFM noch einen Anschlussplan, beziehungsweise kannst du mir verraten, wie ich den an meine Esser IQ8 als ÜE Simulation anbinden kann? Die hängen ja teils überall an den BMZ dran. Bin entweder zu blöd deine geschickten Pläne zu lesen bzw. zu deuten, welche Verbindung wohin gehört oder es ist ein anderes Anschlussprinzip dahinter.

[Escape]

Hi, was meist Du eigentlich mit ÜE Simulation? Deine BMA ist die Nebenmelderanlage und dein HM ist der Hauptmelder = ÜE.

Aber zum Anschluss

X1 Klemme 2 Betriebsspannung +
X1 Klemme 3 Betriebsspannung -
X1 Klemme 4 Rückmeldung
X1 Klemme 5 Rückmeldung 0V
X1 Klemme 6 Auslösung plus schaltend

X2 Klemme 3 Ader A zur FW
X2 Klemme 5 Ader B zur FW


Anschluss an Esser IQ ohne Gewähr so aus dem Kopf raus, müsstest Du im Plan nachsehen ob das so stimmt
Klemme 3 Rücksetzen
Klemme 5 Primärleitung zur HM +ÜE
Klemme 6 GND
Klemme 7 FSD Freigabe
Klemem 8 Rückmeldung

Und kontrollieren, ob die Brücken alle so sind, wie benötigt.

[Knibbeldu]

Guten Abend,

ich weiß, der thread ist schon etwas älter, jedoch habe ich eine Frage und wollte nicht extra einen neuen thread eröffnen

Es geht sich um die obengenannte Siemens ÜE. Früher gab es ja Hauptmelder, die in nem ganz normalen DKM Gehäuse verbaut waren, die entweder per Frequenzlinientechnik oder Frequenzimpulstechnik mit einer Alarmempfangszentrale verbunden waren. Alte Technik, die seit der IP Umstellung obsolet geworden ist, richtig?

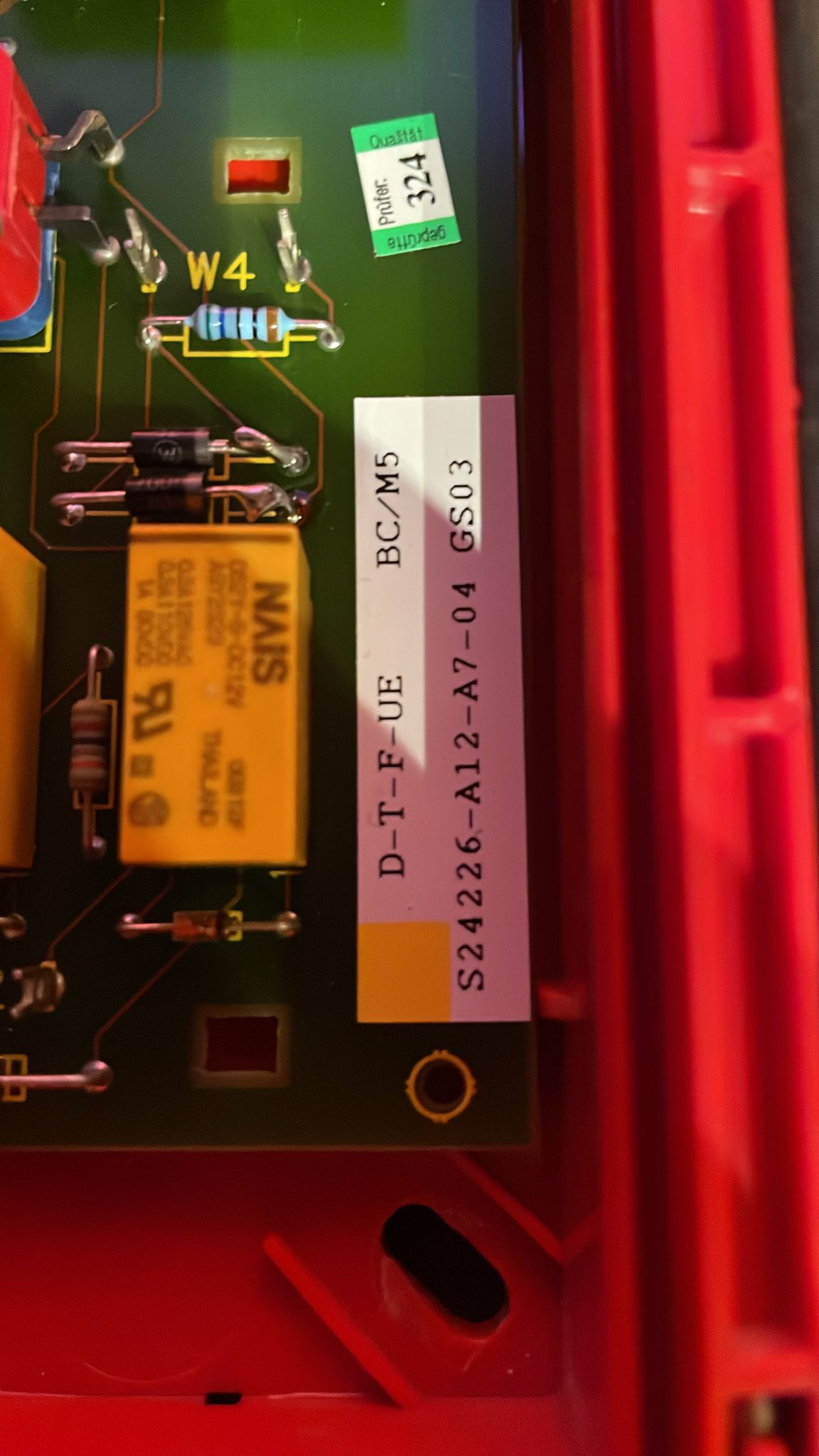

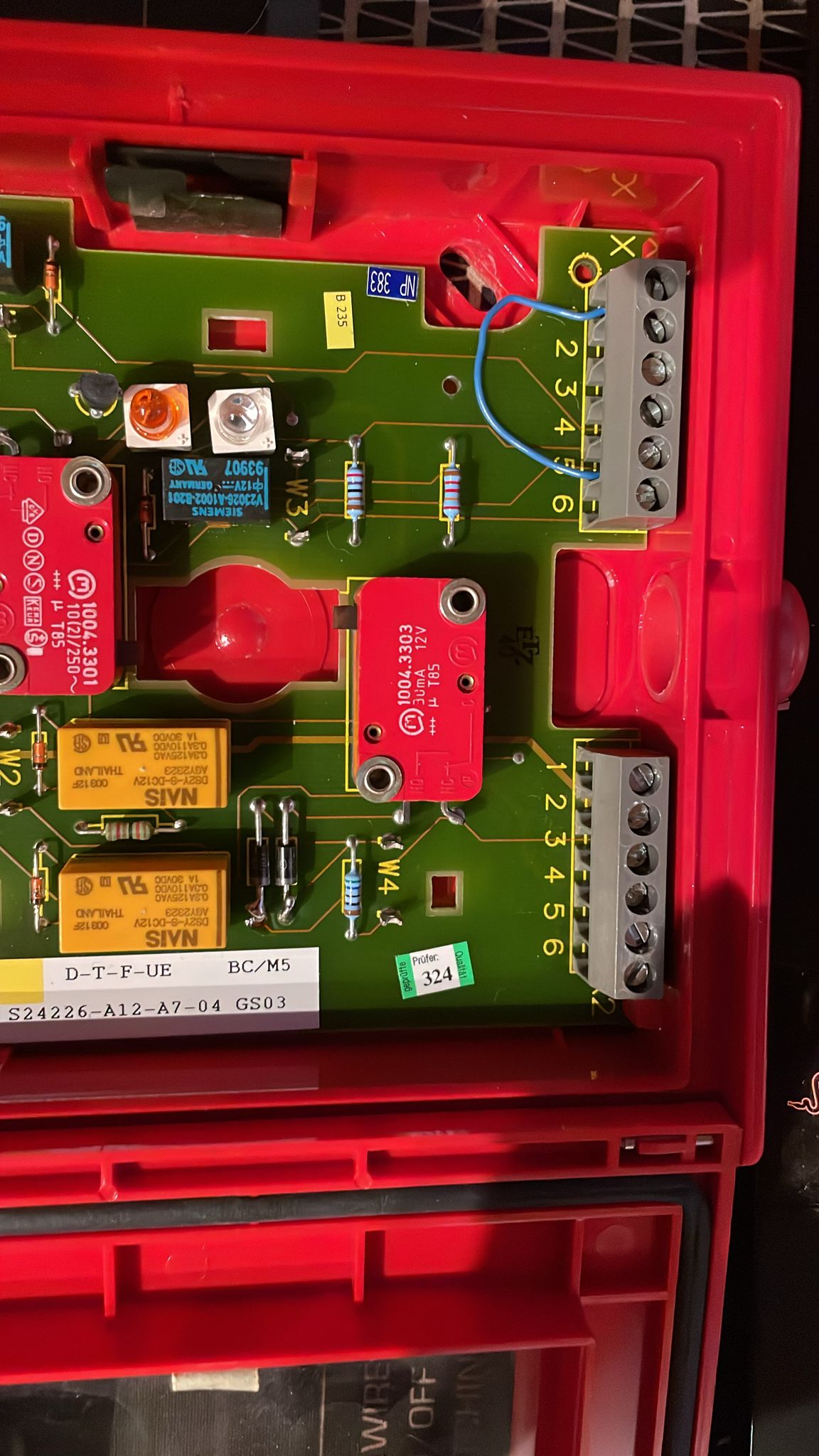

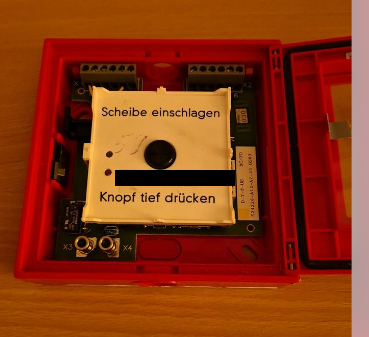

Im angehängten Bild sieht man ein modernes FIBS, mit einem DKM, der laut Aufkleber und Beschriftung doch eine eigenständige ÜE sein müsste, oder? Ich kann mir dies aber beim besten Willen nicht vorstellen, welche Technik soll denn dahinterstecken, von einem Redundanzweg ganz zu schweigen? Oder ist dies ein 'ganz normaler' DKM, der ohne Umwege über die BMA eine separate ÜE ansteuert? Es scheint augenscheinlich kein normaler DKM von Siemens zu sein, siehe die beiden LEDs... Bitte bitte klärt mich auf

Was hat es damit auf sich?

Vielen Dank im Voraus

[Feuermelder]

Ich behaupte, dass das die letzte Generation Hauptmelder aus dem ISDN Netz sind, welche zuletzt gegen die Telenot 1516 GSM und jetzt Taslink Geräte getauscht wurden.

Da gab es keine Redundanz, teilweise gab es stehende Verbindungen, teilweise wurde nur mit Routinemeldungen gearbeitet.

Das müsste das Datenblatt dazu sein:
Siemens

[5624]

Die letzte Hauptmeldergeneration war komplett im DKM-Gehäuse verbaut. Redundanz gabs nicht, dafür wurde eine stehende Verbindung mit Überwachung durch den Leitungsbetreiber genutzt.
Siemens hat sich bei Störungen selbst eingeladen.

Wir besaßen ein Objekt, bei dem der DKM-Hauptmelder gegen ein TAS-Link mit Doppelfunk und ohne manuelle Auslösemöglichkeit ersetzt wurde.



Sah so aus. Wie du siehst, geht eine Leitung direkt vom Hauptmelder zum NTBA. Das T7008 unten war für die Störungsübertragung.

PS: Als wir fertig waren, war die Wand fast blank, sämtliche Technik wurde auf eine andere Wand verlagert.
